產品采用標準
| 結構形式 | 栓接閥蓋明桿支架結構 | 螺紋端 | ASME Bl.20.1 |
| 驅動方式 | 手動 | 承插焊端 | ASME B16.ll |
| 設計標準 | API620. BS5352 | 試驗和檢驗 | API 598 |

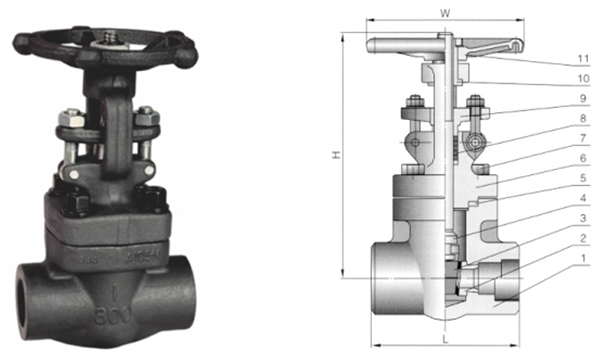

主要構件材料
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | ASTM A105 ASTM A182-F11. F22, F5. F9 ASTM A182-F304. F316、F321. F304L F316L |
| 2 | 閥座 | ASTM A105 ASTMA182-F11. F22. F5、F9 ASTMA182-F304. F316. F321、F304L、F316L |
| 3 | 閘板 | ASTM A105 ASTM A182-F11, F22、F5、F9 ASTM A182-F304. F316、F321、F304L F316L |
| 4 | 閥桿 | ASTMA182Gr.F6a. ASTMA182F22 ASTMA182-F304. F316、F321、F304L、F316L |
| 5 | 墊片 | 柔性石鬢+不銹鋼Graphite & stainless steel |
| 6 | 閥蓋 | ASTM A105 ASTMA182-F11, F22, F5, F9 ASTM A182-F304, F316, F321、F304L、F316L |
| 7 | 螺栓 | ASTMA193-B7, A320-B8, F321. F304L F316L |
| 8 | 填料 | 柔性石曷Graphite |
| 9 | 填料壓蓋 | ASTMA216-WCB ASTMA351-CF8, CF8M、CF8C. CF3、CF3M |
| 10 | 閥桿螺母 | 銅合金 Copper alloy |
| 11 | 手輪 | ASTMA47-32510 |
主要外形尺寸
型號Model:（Hs、Ps）ZllH. （Hs、Ps）ZllYx （Hs、Ps）Z41Hx （Hs、Ps）Z41Y、（Hs、Ps）Z61H、（Hs、Ps）Z61Y
| Class | 800 | 1500 | |||||||
| DN | 尺寸 | 尺寸 | |||||||
| 縮徑 | 全徑 | L | H1 | W | L | H1 | W | ||
| mm | in | mm | in | ||||||
| 15 | 1/2 | 10 | 3/8 | 80 | 160 | 100 | 111 | 203 | 125 |
| 20 | 3/4 | 15 | 1/2 | 92 | 165 | 100 | 111 | 203 | 125 |
| 25 | 1 | 20 | 3/4 | 111 | 192 | 125 | 115 | 216 | 160 |
| 32 | 1 1/4 | 25 | 1 | 120 | 220 | 160 | 120 | 235 | 160 |
| 40 | 1 1/2 | 32 | 11/4 | 120 | 245 | 160 | 140 | 275 | 180 |
| 50 | 2 | 40 | 1 1/2 | 140 | 285 | 180 | 162 | 320 | 200 |
| 50 | 2 | 172 | 392 | 200 | 180 | 368 | 250 | ||
